3．网格和辅助线

网格系统介绍

通过现实中与部分学员的接触和读者的反馈，昆明网站建设笔者发现很多朋友对网格系统（Grid System）和辅助线并没有清晰的认识，尤其是网格系统（此处特指前端设计中所使用的Grid System，如http://960.gs和响应式网页设计中使用的http://unsemantic.com 等，在Axure中辅助线扮演网格系统的角色）。在国内互联网中很多人称其为【栅格】，此处我们不讨论称呼问题。事实上，无论你习惯怎样称呼它，Grid System在设计过程中都起着至关重要的作用。下面，在开始介绍Axure RP8中的网格和辅助线之前，笔者觉得有必要对其专有术语进行适当讲解，以便广大读者能够更近一步熟悉它。

首先要介绍一下关于网格系统的术语，用来描述网格系统中各种组件的词汇看上去很简单，但它们却是非常不具体的。例如“列”（Column）的概念，看上去足够简单，但是在一个基于8列网格的页面中，你可能会创建一个只需要2列的文本内容，这种情况下，Column所呈现的意义是不精确的。甚至一些基于网格设计的工艺类书籍也并不总是赞同这些术语，比如regions，在网格系统中指垂直分割的区域；fields，在网格系统中指水平分割的区域。正如你所见，这两个英文单词都可以译为【区域】，这些术语看上去特别容易让人（包括外国人）感觉混乱或重复，其实它们代表着不同的意思，下面来看一下网格系统中需要用到的几个术语词汇。

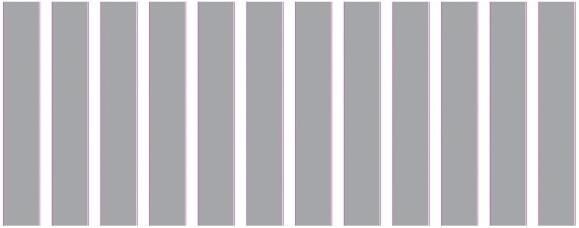

单元（Unit）：网格系统中的每一个垂直区块，也就是垂直分割页面最小的单元（小单元）。如图225所示，960像素宽度，12个单元。

（图225）

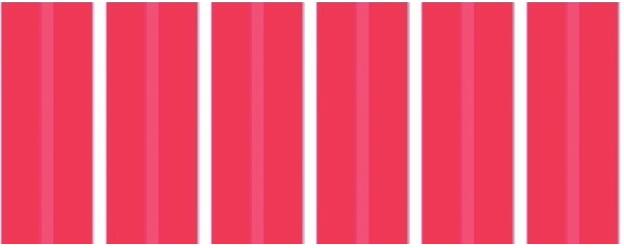

列（Columns）: 一组列是一个大的单元，在工作区域中组合在一起来帮助我们组织规划不同的呈现方式。比如大多数文本列都需要至少2个大的单元，以960像素宽，12个小单元为例，可以将其分为2列，每列6个小单元；或者3列，每列4个小单元，等等。如图226所示，12个小单元分为8列，每列2个小单元。

（图226）

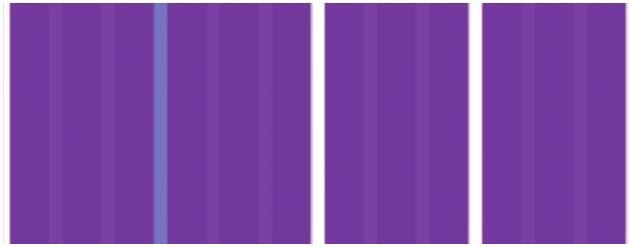

垂直分割区域（Regions）：垂直分割区域与列类似，将页面垂直分为几个部分。比如一个12单元、4列的网格系统，可以垂直分割为3个区域，左侧的区域占2列，剩余2个区域各占一列，如图227所示。

（图227）

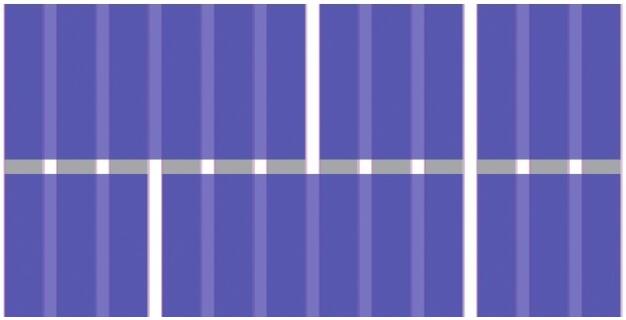

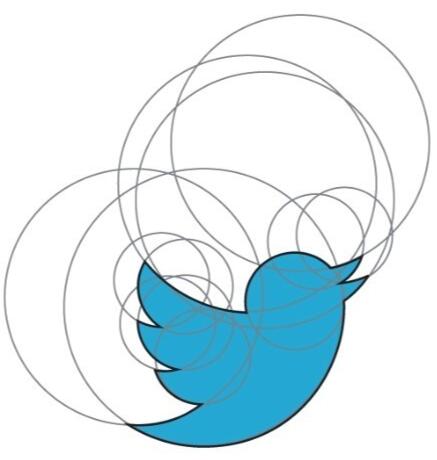

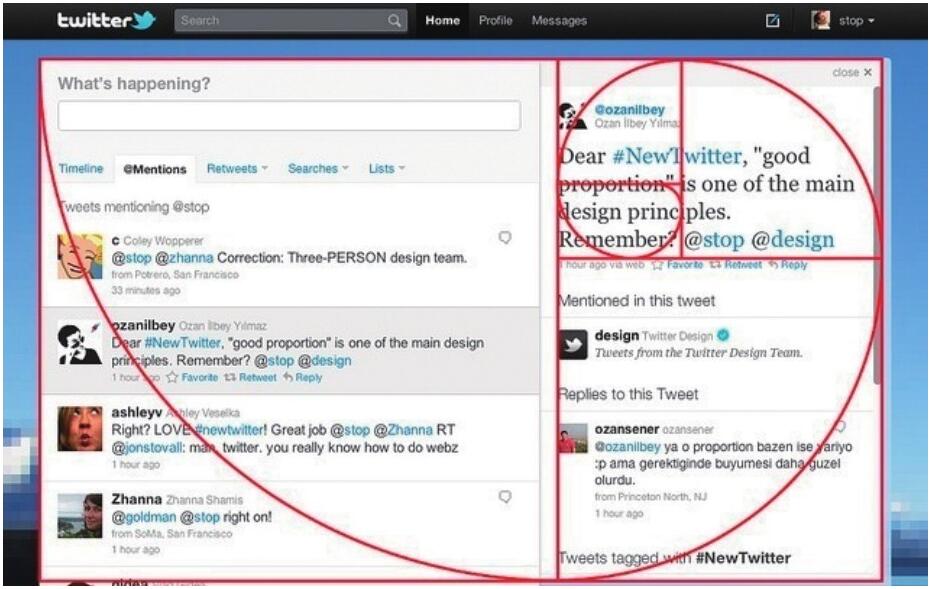

水平分割区域（Fields）:将页面水平分割为不同区域（水平分割区域是用高度来计量的，帮助我们以Y坐标为基准来组织规划内容的呈现方式），见图228。水平分割区域可以使用多种方式来计算，不过，使用黄金比例进行分割是最高效的方法。关于黄金分割和斐波那契数列在互联网产品设计中的应用，读者们可通过网络搜索，有很多资料可供参考，如老版本的Twitter网页，见图229。新版的Twitter LOGO的设计案例，见图230。参考资料：http://designshack. net/articles/graphics/twitters-new-logo-the-geometry-and-evolution-of-our-favorite-bird/

（图228）

（图229）

（图230）

间距（Gutters）: 指每个小单元和列之间的空白区域。当小单元合并成列时，也会将间距一起合并到列中，但并不包括最左侧和最右侧的空白区域（也就是左边距和右边距，padding-left＆padding-right）。

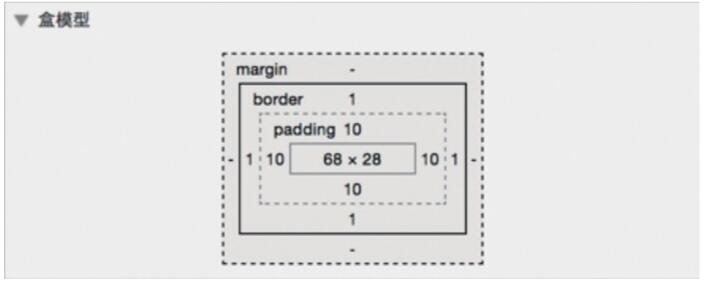

外边距和内边距（Margin＆amp; Padding）: 外边距是指单元和列以外的空间；内边距是指单元和列最左、最右、最上、最下的空间，如图227最左侧和最右侧的空白区域。如果想进一步了解Margin＆amp; Padding 可搜索【盒子模型】，或者使用Chrome、Safari等浏览器，右键单击网页中的任意元素，在弹出的关联菜单中选择【审查元素】，然后通过【盒子模型】分析元素的内边距、外边距，见图231。

（图231）

元素（Elements）：指页面中的某个组件，比如一个按钮、一张图像、一段文本等。

模块（Modules）：指由一组元素组成的内容或功能，比如会员注册模块，就是由标签、文本输入框、按钮等元素组成。

至此，网格系统中的术语词汇就介绍完毕了，昆明网站制作建议各位读者空闲之余能够学习一些HTML+CSS+JavaScript的基础知识，这样能帮助你深刻理解网页是由什么构成的，它们的工作原理是怎样的。事实上，即便是对完全不懂编码的读者来说不会花费很多时间和精力，因为学习这些基础知识并不等于拥有使用HTML、CSS和JavaScript去编写产品或原型的能力，那需要长时间刻苦的学习和工作中的实战经验积累。进一步说，学习前端知识可以帮助你理解你所看到的网页背后是什么，有了这些知识作为基础，你可以更加顺畅地与真正的开发人员沟通。

Axure中的网格和辅助线

在Axure中辅助线对保持布局与部件对齐有非常大的帮助。你可以为单独的页面创建辅助线（局部辅助线），也可以给所有页面创建全局辅助线。

添加局部辅助线：添加辅助线到当前页面，用鼠标单击设计区域上方和左侧的标尺，然后拖动鼠标把从水平或垂直辅助线拖拽到设计区域。

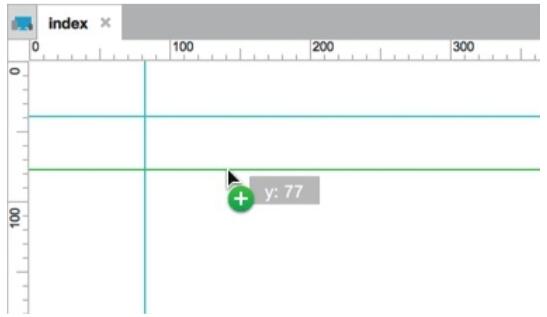

添加全局辅助线：给所有页面添加辅助线，按住Ctrl/Command，然后鼠标单击标尺并拖拽辅助线到设计区域，这样所有页面都被添加了辅助线，见图232。

（图232）

使用预置设置创建辅助线：可以通过Axure 内置的预设添加辅助线，点击菜单栏【布局＞网格和辅助线＞创建辅助线】，或者右键单击设计区域，选择【网格和辅助线＞创建辅助线】。这里有多种预置可供选择；或者自定义你的布局，还可以选择添加全局辅助线或当前页面辅助线，见图233。

网格设置：右键单击设计区域，在弹出的关联菜单中选择【网格和辅助线＞网格设置】。

● 显示网格：切换网格的显示状态。

● 对齐网格：切换部件与网格对齐。

● 间距：定义网格的交叉点之间的距离。

● 样式：改变网格交叉线的风格样式。

● 线：将网格样式设置为线。

● 交叉点：将网格样式设置为点。

● 颜色：改变网格的颜色，见图234。

（图233）

（图234）

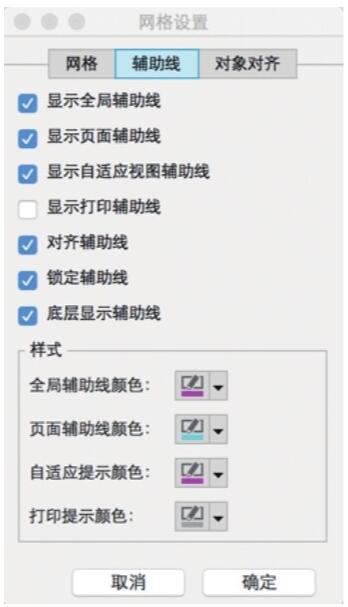

辅助线设置（Guide Settings）

● 显示全局辅助线：切换项目中全局辅助线的可见性。

● 显示页面辅助线：切换项目中页面辅助线的可见性。

● 显示自适应视图辅助线：切换显示自适应视图辅助线可见性。

● 显示打印辅助线：切换显示打印辅助线可见性。

● 对齐辅助线：切换部件对齐到辅助线状态。

● 锁定辅助线：切换设计区域中辅助线的锁定状态。

● 全局辅助线颜色：改变全局辅助线颜色。

●页面辅助线颜色：改变页面辅助线颜色。

● 自适应提示颜色：自适应辅助线颜色。

● 打印提示颜色：打印辅助线颜色。

对象对齐设置

● 对齐对象：切换部件是否与其他部件边缘对齐。

● 对齐边缘：切换部件之间对齐的像素大小。

● 垂直：设置部件垂直对齐的像素。

● 水平：设置部件水平对齐的像素。

● 对齐辅助线颜色：设置当部件对齐时辅助线的颜色，见图236。

（图235）

（图236）
